CONDIZIONI GENERALI DI VENDITA

Le merci vengono fornite Franco Nostra Officina in Cavaria.
Il termine di consegna si intende approssimativo, ed eventuali ritardi non possono costituire titolo di rivalsa.
Le spedizioni, in mancanza di precise istruzioni da parte del committente, si eseguono nel modo che si reputa pi¨ conveniente e senza alcuna responsabilitÓ.
La merce viaggia a rischio e pericolo del committente.
L'imballaggio Ŕ gratuito.
I nostri prodotti sono garantiti per qualitÓ di materiale e di lavorazione.
La garanzia ci impegna alla sostituzione delle parti difettose se rese Franco Nostra Officina, e non ammette titoli di rivalsa.
I reclami relativi alle forniture devono essere estese entro 8 giorni dal ricevimento della merce.
I reclami per avarie ed ammanchi nelle spedizioni devono essere estesi al vettore intendendoci liberati da qualsiasi responsabilitÓ.

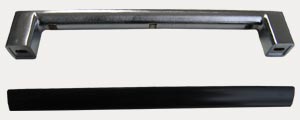

ART. 1

MANIGLIA PER CASSETTI E SPORTELLI

in alluminio cromato o verniciato

DIMENSIONI:

Lungh. mm. 290
Largh. mm. 26
Alt. mm. 45
Lungh. mm. 380
Largh. mm. 26
Alt. mm. 45

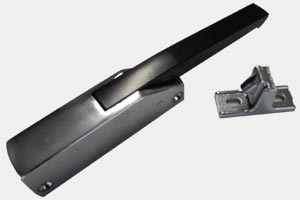

ART. 2

CHIUSURA "TIPO 60" PER SPORTELLI

disponibile anche con serratura

Battuta da 42 mm. fino a 50 mm.
Corpo in zama cromata o verniciata


DIMENSIONI:

Lungh. mm. 212
Largh. mm. 28
Alt. mm. 35

ART. 3

CHIUSURA "TIPO 50" PER SPORTELLI

disponibile anche con serratura
Battuta da H. 30 mm. o H. 35 mm.
Maniglia in alluminio verniciato
Corpo in zama cromato

DIMENSIONI:

Lungh. mm. 220
Largh. mm. 22
Alt. mm. 28

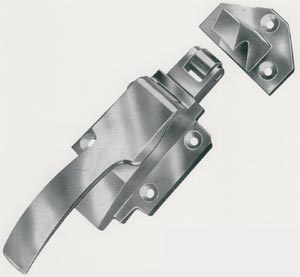

ART. 4

CHIUSURA A SCATTO - TIPO 3

Riscontro con battuta H. 25 mm. o a filo
In Ottone Cromato

DIMENSIONI:

Lungh. mm. 140
Base mm. 71x54

ART. 5

CHIUSURA A SCATTO - TIPO 4

Riscontro con battuta H. 25 mm. o a filo
In Ottone Cromato

DIMENSIONI:

Lungh. mm. 150
Base mm. 79x60

ART. 6

CHIUSURA A SCATTO - TIPO 5

Riscontro con battuta H. 25 mm. o a filo
In Ottone Cromato


DIMENSIONI:

Lungh. mm. 175
Base mm. 101x68

ART. 7

CHIUSURA A SCATTO PER SPORTELLI "TIPO 80"

in ottone cromato
Riscontro con battuta H. 25 mm. o a filo


DIMENSIONI:

Lungh. mm. 165
Base mm. 97x57

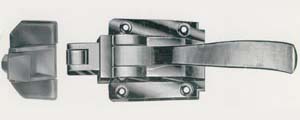

ART. 8

CHIUSURA A SCATTO PER SPORTELLI

"TIPO 900/N"

in ottone cromato
Riscontro con battuta H. 25 mm. o a filo


DIMENSIONI:

Lungh. mm. 175
Base mm. 42x61

ART. 9

CHIUSURA A SCATTO PER SPORTELLI

"TIPO 56"


in ottone cromato
Riscontro con battuta H. 25 mm. o a filo


DIMENSIONI:

Lungh. mm. 195
Base mm. 163x61

ART. 10

PORTALUCCHETTI

PER PORTE A TAMPONE

in ottone cromato

DIMENSIONI:

Lungh. mm. 63
Largh. mm. 42
Alt. mm. 38

ART. 11

PORTALUCCHETTI

PER PORTE NORMALI

Battuta H. 25 mm.
in ottone cromato


DIMENSIONI:

Lungh. mm. 94
Largh. mm. 42
Alt. mm. 26

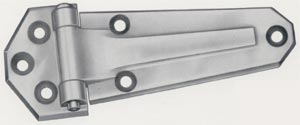

ART. 12

CERNIERA

da cm. 12 - battuta mm. 25


IN OTTONE CROMATO

DIMENSIONI:

Lungh. mm. 135
Supporto mm. 71x28

ART. 13

CERNIERA

da cm. 14 - battuta mm. 25


IN OTTONE CROMATO

DIMENSIONI:

Lungh. mm. 152
Supporto mm. 83x32

ART. 14

CERNIERA

da cm. 17 - battuta mm. 25


IN OTTONE CROMATO

DIMENSIONI:

Lungh. mm. 190
Supporto mm. 93x34

ART. 15

CERNIERA PER PORTE A FILO

da cm. 12 in ottone cromato


DIMENSIONI:

Lungh. mm. 151
Supporto mm. 60x40

ART. 16

CERNIERA

da cm. 20 - battuta mm. 25
Montata su boccole in Nylon
in ottone cromato

DIMENSIONI:

Lungh. mm. 224
Supporto mm. 95x38

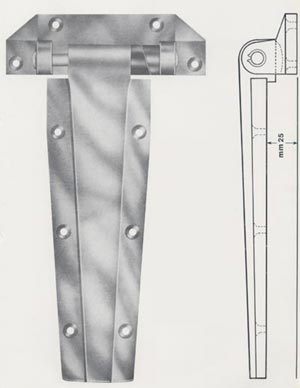

ART. 17

CERNIERA RICOPERTA PER PORTE

CON BATTUTA UTILE DI mm. 25
in ottone cromato



DIMENSIONI:

  - cm 14
Lungh. mm. 172
Supporto mm. 87x42

ART. 18

CERNIERA RICOPERTA

da cm. 23 - battuta mm. 25

in ottone cromato


DIMENSIONI:

Lungh. mm. 257
Supporto mm. 112x47

ART. 19

CERNIERA PER PORTE CELLE

con battuta utile di mm. 25
in ottone cromato


N.B.: - Il perno lavora su  boccole in nylon
  - PossibilitÓ di avere la cerniera con l'alzata:
in questo caso specificare destra o sinistra

DIMENSIONI:

Lungh. mm. 300
Supporto mm. 160 x 50

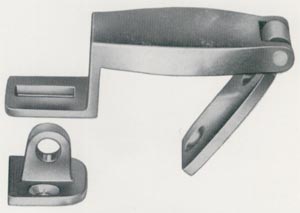

ART. 20

CHIUSURA "ZM 200"

IN OTTONE CROMATO
in 3 versioni:


a) senza serratura con riscontro regolabile
b) con serratura e riscontro regolabile
c) con serratura e sblocco dall'interno

DIMENSIONI Lungh. Largh. Alt.
  158 mm 29 mm 40 mm
- riscontro regolabile 60 mm 20 mm 37-47 mm
- riscontro con sblocco (base) 55 mm 29 mm 4 mm

ART. 21

CHIUSURA A SCATTO "ZM 205"

PER PORTE CELLE A TAMPONE (min. 50 mm.)
INTERCAMBIABILE DESTRA O SINISTRA

in ottone cromato
con serratura e sblocco dall'interno
in due versioni:


VERSIONE UN PUNTO: COME FIGURA LATERALE
VERSIONE TRE PUNTI: IN AGGIUNTA N. 2 SCATTI COME NEGLI ARTICOLI 80 E 82 (normali o grandi)



ART. 22

CHIUSURA TIPO "ZM 210" in alluminio

A - senza serratura
B - con serratura
C - con serratura e sblocco dall'interno
D - blocco supplementare per versione a 3 punti di chiusura

DIMENSIONI:

Corpo mm. 180x35x54 h.
Impugnatura a tre posizioni mm 200

ART. 23

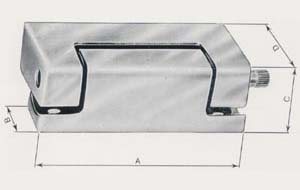

CERNIERA VERTICALE

in ottone cromato con boccole nylon

DIMENSIONI in mm:

Tipo OT/35

A

100

B

24

C

34

D

35

Tipo OT/49

A

100

B

24

C

34

D

49

Tipo OT/69

A

100

B

24

C

34

D

69

ART. 24

CERNIERE VERTICALI

in zama cromata con boccole
in nylon o tuta in nylon
o metÓ zama cromata
e metÓ nylon


DIMENSIONI:

TIPO Lungh. Largh. Alt.
- H 20 90 mm 18 mm 26 mm
- H 25 90 mm 18 mm 31 mm
- H 29 90 mm 18 mm 35 mm

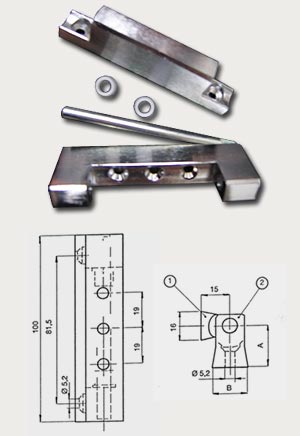

ART. 25

CERNIERE VERTICALI


ZAMA CROMATA E VERNICIATA
CON BOCCOLE RIFERIMENTO


DIMENSIONI:

Lungh. Largh. Base "B" Alt. Totale. Alt. Foro "A"
100 mm 18,5 mm 30 mm 22,5 mm
100 mm 16,5 mm 22 mm 14,5 mm

ART. 26

CHIUSURA A FILO PER SPORTELLI

in ottone cromata con copricerniera
in nylon nero



DIMENSIONI:

Lungh. Largh. Alt.
110 mm 95 mm 15 mm


ART. 27

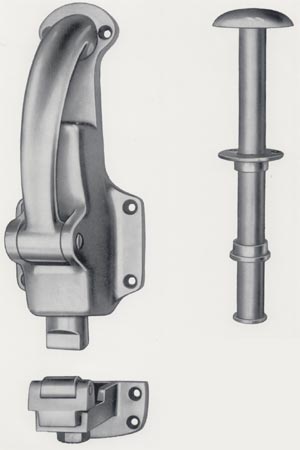

CHIUSURA "AMERICANA"

PER PORTE CELLE
con pulsante per apertura dall'interno
in ottone cromato e riscontro regolabile battuta
mm. 25 o a filo


DIMENSIONI in mm.:

- CORPO Lungh. 250 Largh. 105 Alt. 93
- RISC. REG. Base 88x48
- PULSANTE Lungh. 235 Tubo passante ° 20 Pomolo ° 54

ART. 28

CHIUSURA A SCATTO "DUPLICE" PER PORTE CELLE
CON MANIGLIA INTERNA

in ottone cromato - battuta mm 25

DIMENSIONI in mm.:

- MANIGLIA Lungh. 295 Base 118x36
- SCATTO Lungh. 100 Largh. 55 Alt. 60
- PIASTR. SCATTO Lungh. 87 Largh. 72

ART. 29

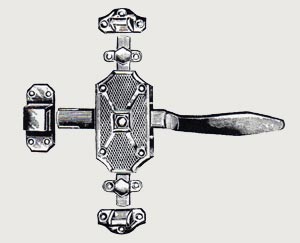

CHIUSURA TRIPLICE PICCOLA PER ARMADIO

battuta mm 25 o a filo

La chiusura triplice piccola non ha la maniglia interna

DESTRA O SINISTRA
IN OTTONE CROMATO


DIMENSIONI in mm.:

- Scatola Lungh. 133 Largh. 73
- Maniglia Lungh. 280
- Aste piatto 6x16x920

ART. 30

CHIUSURA TRIPLICE MEDIA PER PORTE
CON MANIGLIA INTERNA A RICHIESTA

battuta mm 25 o a filo

DESTRA O SINISTRA
IN OTTONE CROMATO


DIMENSIONI in mm.:

- Scatola Lungh. 152 Largh. 80
- Maniglia esterna Lungh. 330
- Maniglia interna Lungh. 210
- Aste piatto 6x20x980
- Perno passante Lungh. 170 ° 20

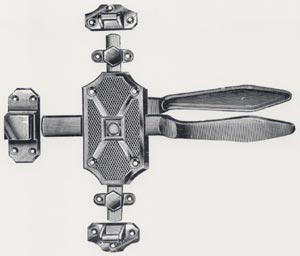

ART. 31

CHIUSURA TRIPLICE PESANTE PER PORTA CELLA

CON MANIGLIA INTERNA A RICHIESTA
battuta mm. 25 o a filo

DESTRA O SINISTRA
IN OTTONE CROMATO


DIMENSIONI in mm.:

- Scatola Lungh. 170 Largh. 90
- Maniglia esterna Lungh. 385
- Maniglia interna Lungh. 250
- Aste piatto 7x22x980
- Perno passante Lungh. 170 ° 20

ART. 32

CHIUSURA A 3 SCATTI PER PORTE CELLE

con maniglia interna in ottone cromato

Battuta H. 25

DIMENSIONI in mm.:

- Man. est. Lungh. 300 Supporto maniglia 90x87
- Man. int. Lungh. 300 Supporto maniglia 90x87
- Scatto Lungh. 100 Largh. 55 Alt. 60
- Piastra scatto Lungh. 87 Largh. 72

ART. 33

CHIUSURA PER PORTE CELLE

CON FERMO CENTRALE INTERNO

in ottone cromato


DIMENSIONI in mm.:

- Man. est. Lungh. 285 Supporto 74x87
- Man. int. Lungh. 267 Supporto 69x49
- Perno passante Lungh. 220 Quadro 14

ART. 34

BLOCCO SERRATURA COMPLETO

CON SGANCIO DALL'INTERNO

in ottone cromato


DIMENSIONI in mm.:

- Corpo Lungh. 100 Largh. 63 Alt. 60
- Piastra di aggancio Lungh. 100 Largh. 54 Alt. 11
- Man. int. Lungh. 85 Base 70x48
- Base man. int. Passante ° 17x160

ART. 35

CHIUSURA A SCATTO P.T.

PER PORTE CELLE A TAMPONE
CON MANIGLIA INTERNA

in ottone cromato
intercambiabile destra o sinistra

TAMPONE MIN. 50 mm. "TIPO NORMALE"

DIMENSIONI in mm.:

- Maniglia esterna Lungh. 300
- Supporto maniglia 140x50
- Scatto Lungh. 100 Largh. 55 Alt. 60
- Piastra scatto Lungh. 100 Largh. 47

ART. 36

CHIUSURA A SCATTO TIPO PESANTE

PER PORTA A TAMPONE
COMPLETA DI MANIGLIA INTERNA - P.T.G.

intercambiabile destra o sinistra

in ottone cromato

DIMENSIONI in mm.:

- Maniglia esterna Lungh. 400 Largh. 68
- Supporto maniglia 160x69
- Scatto Lungh. 110 Largh. 70 Alt. 72
- Piastra scatto Lungh. 110 Largh. 56

ART. 37

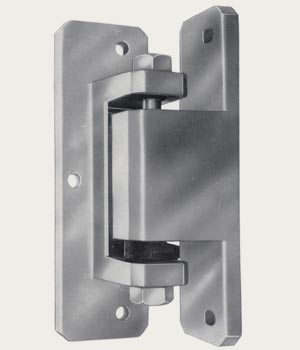

CERNIERA PP.T. ANTIFURTO

CON BOCCOLE O RAMPA IN NYLON

PER PICCOLA E MEDIA PORTA A TAMPONE
INTERCAMBIABILE DESTRA O SINISTRA
IN OTTONE CROMATO


DIMENSIONI in mm.:

a) Lungh. 143 Largh. 45 Alt. da 50 a 60
b) Lungh. 143 Largh. 45 Alt. da 65 a 75

ART. 38

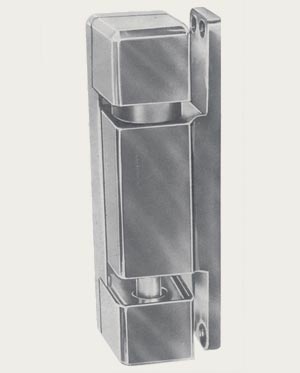

CERNIERA P.T. PER PORTE A TAMPONE

CON BOCCOLE O RAMPA IN NYLON
intercambiabile destra o sinistra

IN OTTONE CROMATO


DIMENSIONI in mm.:

Lungh. 180 Largh. 75 Alt. da 68 a 88

ART. 39 - Tipo 7

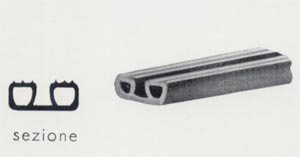

GUARNIZIONE IN GOMMA TIPO ALIMENTARE

nera o bianca


DIMENSIONI in mm.:

Largh. Alt.
16 6
17 8
20 6,5
20 8,6

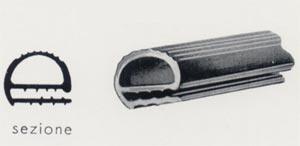

ART. 40 - Tipo 8

GUARNIZIONE IN GOMMA TIPO ALIMENTARE

nera o bianca


DIMENSIONI in mm.:

Largh. Alt.
20 13
17,5 11,5

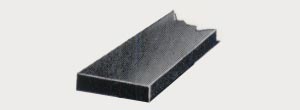

ART. 41 - Tipo 72

GUARNIZIONE IN GOMMA

nera spugna mousse


DIMENSIONI in mm.:

Largh. Alt.
40 10

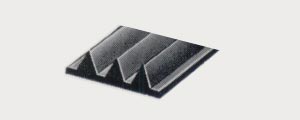

ART. 42 - Tipo 74

GUARNIZIONE IN GOMMA

nera DTR


DIMENSIONI in mm.:

Largh. Alt.
40 10

ART. 43

BORCHIE FERMACRISTALLI

in ottone cromato


DIMENSIONI in mm.:

° 16 Lungh. 11

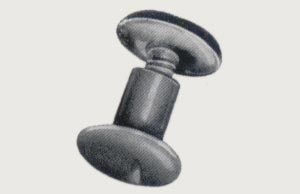

ART. 44

BORCHIE FERMACRISTALLI

in ottone cromato


DIMENSIONI in mm.:

° 11 Lungh. 28

ART. 45

FERMACRISTALLI A 2 VIE

in acciaio inox con viti in ottone cromato e
guarnizioni in gomma



DIMENSIONI in mm.:

Largh. 10. Alt. 35

ART. 46

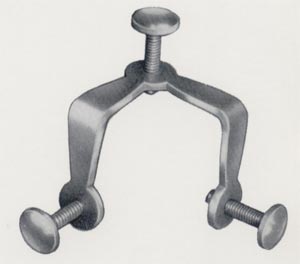

FERMACRISTALLI A 3 VIE

in acciaio inox con viti in ottone cromato e
guarnizioni in gomma



DIMENSIONI in mm.:

Largh. 10. Alt. 35

ART. 47

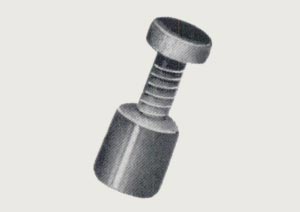

REGGIPIANI PER VETRINE

 in ottone cromato


DIMENSIONI in mm.:

Gambo ° 11 Testa ° 20 Lungh. 172

ART. 48

SUPPORTO PER SERPENTINE

in alluminio sabbiato


DIMENSIONI in mm.:

80x82 Bocca ° 21

ART. 49

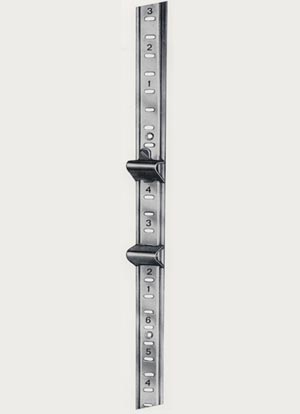

CREMAGLIERA

in acciaio inox AISI 304


DIMENSIONI in mm.:

Lungh. standard 1650 Largh. 22


ART. 50

MENSOLINE in acciaio inox AISI 304

CON DENTE D'ARRESTO



ART. 51

MENSOLINE in acciaio inox AISI 304

NORMALE




ART. 52

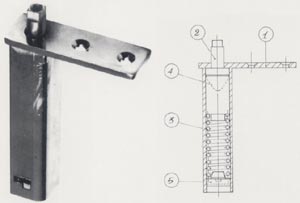

CERNIERA
in ZAMA o PLASTICA

per ritorno porta verticale
con posizione di riposo
a 87░ di apertura o 180░
Peso Max porta 25 kg.
Perno lungo o corto





ART. 53

CARAFFA PER SELTZ in ottone cromato

CON BASE DI APPOGGIO IN GOMMA

completa di flessibile e raccordi



DIMENSIONI in mm.:

Base ° 67 Alt. 145

ART. 54

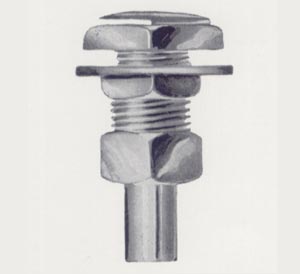

ALIMENTATORE PER VASCHETTA

in ottone cromato


DIMENSIONI:

Corpo filettato ⅜" Lungh. mm. 26 S.T. Testa esagono mm. 22

ART. 55

CERNIERA PER SPORTELLI

in ottone cromato
BATTUTA 20 mm.


DIMENSIONI in mm.:

Lungh. 86 Largh. 43 Alt. 25

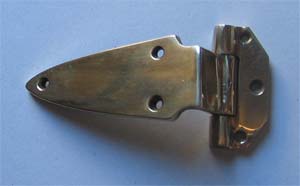

ART. 56

CERNIERA PER SPORTELLI

in ottone cromato
BATTUTA 20 mm.


DIMENSIONI in mm.:

Lungh. 120 Largh. 57 Alt. 25

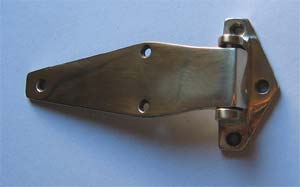

ART. 57

CERNIERA PER SPORTELLI

in ottone cromato
BATTUTA 20 mm.


DIMENSIONI in mm.:

Lungh. 110 Largh. 57 Alt. 25

ART. 58

MANIGLIA FERMAVETRI

Centrale o laterale
con molla e perno inox
senza tappi gomma



DIMENSIONI in mm.:

- Centrale Lungh. 89 Largh. 15,5 Alt. 22,5
- Laterale Lungh. 74 Largh. 15,5 Alt. 22,5

ART. 59

CHIUSURA PER PORTE ORIZZONTALI O VERTICALI

(O) - in zama cromata o verniciata
oppure
(1) - in plastica bianca nera grigio




ART. 60

CHIUSURA PER PORTE SCORREVOLLI

in zama cromata


DIMENSIONI in mm.:

Regolaz. min. 28 max 36 Largh. 34 Alt. 151

ART. 61

BLOCCO CHIUSURA PER SPORTELLI
BANCO BAR VETRINE E PORTE

in zama cromata o verniciata


DIMENSIONI in mm.:

Lungh. 49 Largh. 25 Alt. 42

Accessori per frigoriferi industriali - Produzione di ferramenta - Cerniere e cardini
Accessori e forniture per negozi, supermercati e bar

Fabbrica chiusure e cerniere per:
frigoriferi industriali, banchi bar, porte celle B.T.,  camion refrigerati
Colonnine e accessori per banchi bar.


ZI-MI OFFICINA MECCANICA di Milani M. & C. snc
Via IV Novembre, 442G - 21044 Cavaria con Premezzo (Va)
Tel./Fax  0331.217195 - P.IVA 00756570123
E-mail: info@zimi.it PEC: info@pec.zimi.it
